Motoryzacyjny wgląd łańcucha dostaw: Przewodnik wyboru elementów łącznikowych dla systemów elektrycznych EVS

W tym artykule koncentruje się na krytycznych elementach złącznych w systemach elektrycznych EVS, zapewniając dogłębną analizę ich wymagań funkcjonalnych i oferując określone wytyczne dotyczące wyboru, aby pomóc inżynierom.

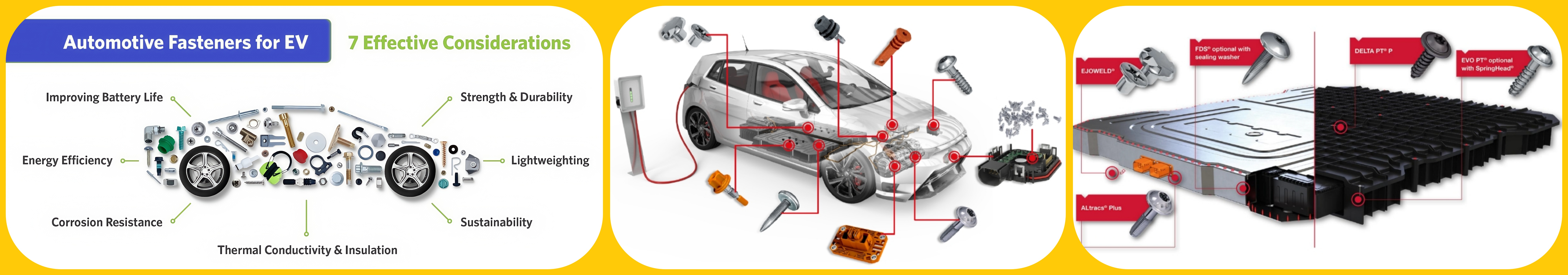

Analiza funkcjonalna elementów łącznikowych w kluczowych obszarach

Połączki do pakowania pakietów akumulatorów: Jako element energii rdzenia EV, pakiet akumulatora musi być bezpiecznie i niezawodnie ustalony, aby wytrzymać wibracje, uderzenia i potencjalne kolizje podczas pracy pojazdu. Połączki muszą mieć wyjątkowo wysoką wytrzymałość, doskonałą odporność na zmęczenie i doskonałą ochronę korozji, aby zapewnić bezpieczeństwo pakietu akumulatora we wszystkich warunkach pracy.

System mocowania silnika/napędu elektrycznego: silnik i system napędu elektrycznego są źródłem zasilania pojazdu, a ich mocowanie montażowe muszą wytrzymać moment obrotowy i wibracje generowane podczas pracy silnika, zapewniając stabilną moc wyjściową. Wysoka wytrzymałość i niezawodna wydajność antykochnowująca są kluczowymi wymaganiami dla tych elementów złącznych.

Połączniki ECU (ECU) (ECU): ECU jest „mózgiem” EV, kontrolując różne funkcje pojazdu. Jego elementy mocujące muszą zapewnić stabilne działanie ECU w środowiskach wibracji i wpływu. Dobra odporność na wibracje i niezawodne połączenie są kluczowe. Ponadto niektóre ECU mogą być wrażliwe na zakłócenia elektromagnetyczne, wymagając rozważenia kompatybilności elektromagnetycznej łączników.

Połączenia wiązki wiązki przewodów wysokiego napięcia: wiązki przewodów wysokiego napięcia mają kluczowe znaczenie dla transmisji mocy w EVS. Ich łączniki połączeń muszą zapewnić niezawodność i bezpieczeństwo połączeń związanych z wiązką wiązki, zapobiegając zwarciom lub słabym kontaktowi z powodu rozluźnienia. Kluczowe są wiarygodne wydajność blokowania i dobra przewodność (dla niektórych połączeń uziemiających).

Połączki do ładowania portu: port ładowania to interfejs między EV i zewnętrznymi źródłami zasilania. Jego elementy mocujące muszą wytrzymać naprężenie z częste operacje podłączania i odłączania i zapewnić stabilność portu. Odpowiednia wytrzymałość i odporność na zużycie są czynnikami do rozważenia.

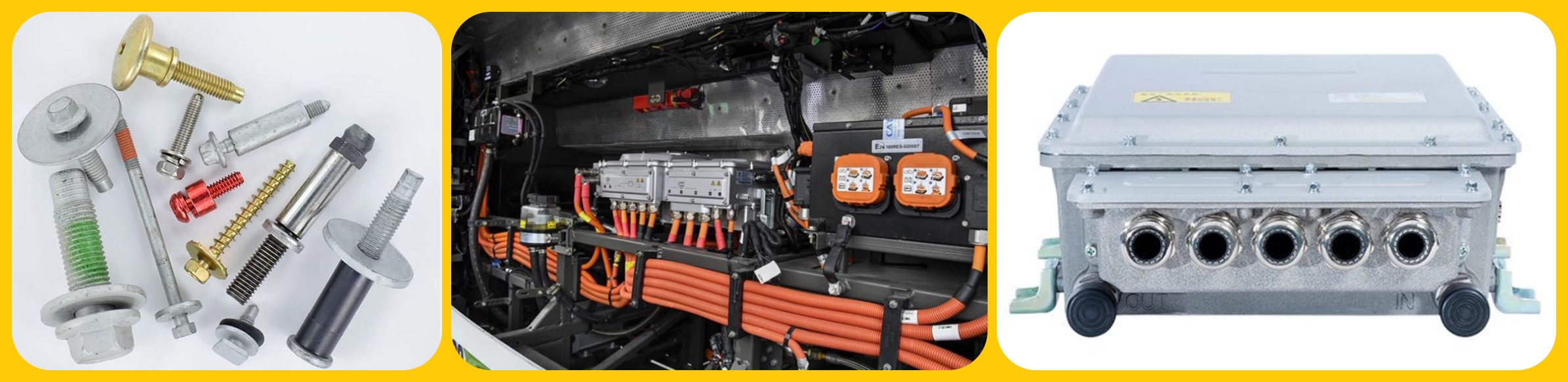

Specyficzne wskazówki dotyczące wyboru elementu mocujące dla kluczowych systemów EV

Ustawienie pakietu akumulatora: Zaleca się stosowanie śrub stalowych o wysokiej wytrzymałości (stopień 10,9 lub wyższy) z powłoką stopu dacromet lub cynku-nickel, aby uzyskać doskonałą odporność na korozję. Ponadto konieczne jest użycie nakrętek lub śrub blokujących o wysokiej niezawodności z powłokami przeciwkołaniowymi, aby zapewnić, że pakiet akumulatora nie odłączy się w przypadku zderzenia pojazdu.

Mocowanie systemu silnika/napędu E: Wybierz śruby stalowe o wysokiej wytrzymałości (stopień 10,9 lub wyższy) i zaimplementuj skuteczne pomiary przeciwkołaniowe (takie jak nakrętki blokujące lub kleje blokujące nici), aby wytrzymać moment obrotowy i wibracje generowane podczas pracy silnika.

Elektroniczna jednostka sterująca (ECU): Wybierz śruby lub śruby z dobrą odpornością na wibracje i rozważ stosowanie produktów z elastycznymi podkładkami lub nici przeciwkołaniowymi. W przypadku ECU z wymaganiami dotyczącymi kompatybilności elektromagnetycznej wybierz niendykcyjne elementy mocujące lub osoby o określonych właściwościach osłonowych.
Połączenie wiązki przewodów wysokiego napięcia: Zaleca się użycie śrub lub śrub z funkcjami blokującymi, aby zapewnić niezawodność połączenia. W przypadku punktów podłączenia uziemienia wybierz elementy mocujące z dobrą przewodnością elektryczną i zapewnij niezawodny kontakt.

Ładunkowe utrwalenie portu: można zastosować śruby/śruby/śruby ze stali śladowej o wysokiej wytrzymałości lub stali stopowej, z odpowiednim obróbką powierzchni w celu zwiększenia zużycia i odporności na korozję.

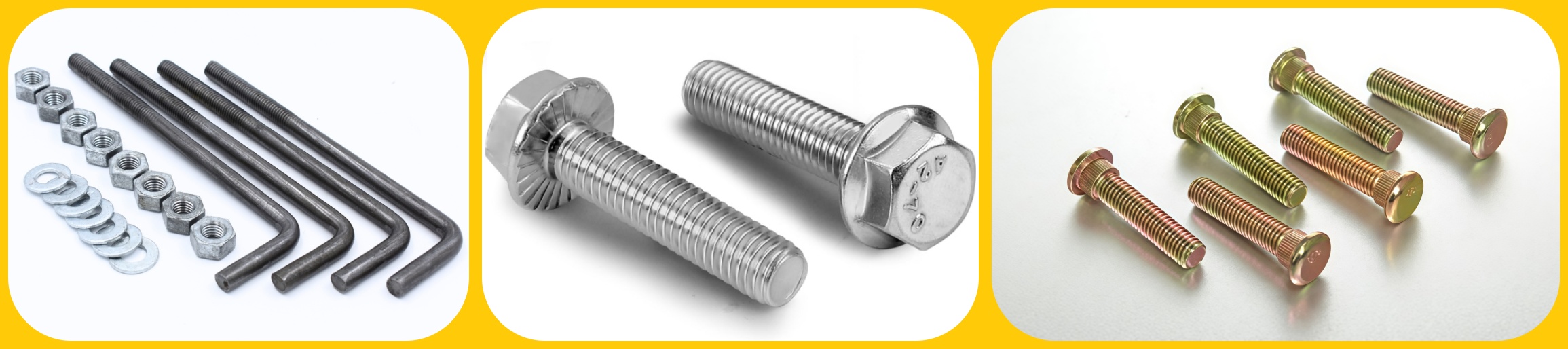

Kluczowe właściwości elementów mocujących (EV Electrical Systems)

Stopień wytrzymałości: Definicja: Wytrzymałość na rozciąganie śrub/kołka (np. 8,8, 10,9). Przykład: 8,8 Klasa: R M ≥ 800 MP A, R E L ≥ 640 MP A. Wybór: wysoka stres (bateria, silnik): ≥10,9. Ogólne: na podstawie stresu (np. 8.8).

Materiał: wspólny: stal węglowa, stal stopowa, stal nierdzewna (304, 316). Wybór: Wysoka wytrzymałość: stal stopowa obróbki cieplnej. Opór korozji: stal węglowa ze stali nierdzewnej/oczyszczonej. Lekkie: rozważ stopy o wysokiej wytrzymałości.

Obróbka powierzchni: Wspólne: poszycie cynkowe, galwanizacja gorącego, dacromet, fosfor się, czarny tlenek. Wybór: Ogólny rdza: cynk. Wysoka rdza: gorąco/dacromet (> 500H soli spray). Ciężka korozja: powłoki nierdzewne/specjalne. Uwaga tarcia.

Anti-Loosenaing: Wspólne: podkładki sprężynowe, nakrętki blokujące (nylon/metal), mycie blokujące, nić. Wybór: Wibracje ogólne: podkładki sprężynowe. Med/Wysokie wibracje (silnik, bateria): Nakrętki blokujące/ThreadLocker (Check Morque). Specjalne: podkładki mechaniczne. Patrz dane dostawcy.

Wymiary i specyfikacje: Definicja: Wątek (średnica, skok), długość, głowa itp. Wybór: przestrzeń dopasowania/obciążenie; Zapewnij zaangażowanie wątków. Postępuj zgodnie ze standardami.
Obciążenie wstępne: Definicja: Dokręcanie siły osiowej dla niezawodności złącza. Wybór: Oblicz na podstawie znaczenia, obciążenia, siły. Użyj kluczy momentu obrotowego. Patrz podręczniki/standardy.
