Spostrzeżenia motoryzacyjnego łańcucha dostaw: Przewodnik wyboru łącza dla ciała i podwozia EV

W tym artykule skupi się na krytycznych elementach złącznych w ciele i podwoziach EVS, zapewniając dogłębną analizę ich parametrów nieruchomości i oferując określone wytyczne dotyczące wyboru, aby pomóc inżynierom budować bezpieczniejsze i bardziej niezawodne EV.

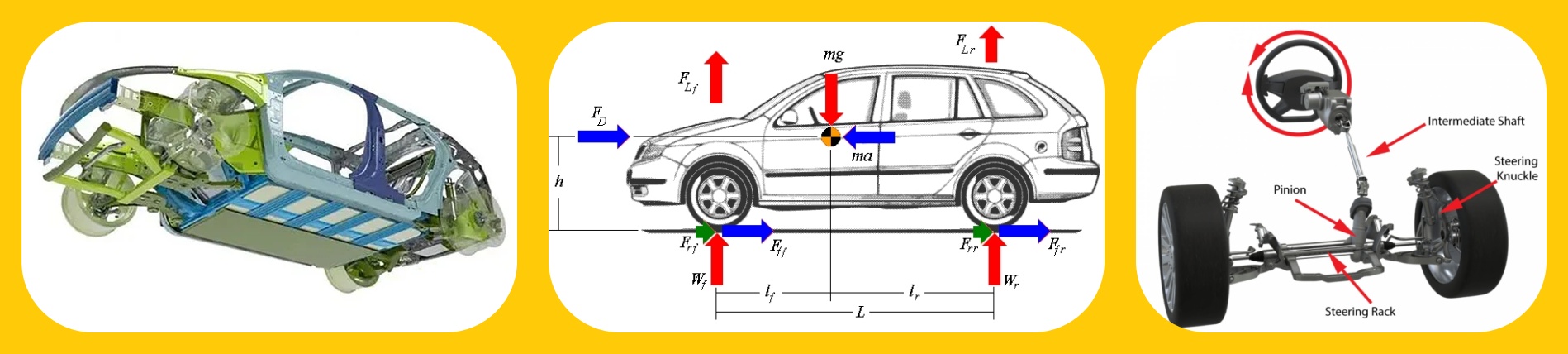

Analiza funkcjonalna elementów łącznikowych w kluczowych obszarach

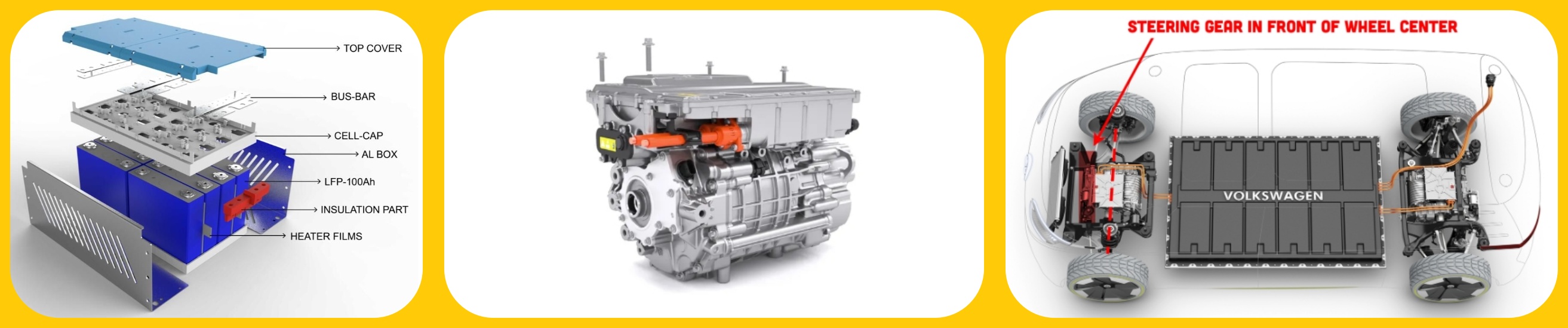

Połączki do pakowania akumulatorów: Jako element rdzenia EV, pakiet akumulatora musi być bezpiecznie i niezawodnie ustalony, aby wytrzymać wibracje, uderzenia i potencjalne kolizje podczas pracy pojazdu. Połączki muszą posiadać wysoką wytrzymałość, odporność na zmęczenie i doskonałą ochronę korozji, aby zapewnić bezpieczeństwo pakietu akumulatora we wszystkich warunkach pracy.

System mocowania silnika/napędu elektrycznego: silnik i system napędu elektrycznego są źródłem zasilania pojazdu, a ich mocowanie montażowe muszą wytrzymać moment obrotowy i wibracje generowane podczas pracy silnika, zapewniając stabilną moc wyjściową. Wysoka wytrzymałość i odporność na rozluźnienie są kluczowymi wymaganiami dla tych elementów złącznych.

Połączenia połączeń zawieszenia: System zawieszenia wpływa bezpośrednio na obsługę i komfort pojazdu, a jego łączniki muszą znosić złożone obciążenia dynamiczne, w tym napięcie, kompresję, ścinanie i zginanie. Niezbędna jest wysoka wytrzymałość na zmęczenie i niezawodna wydajność blokowania.

Mechanizm sterowania mocowaniem mocowania: Niezawodność układu sterującego jest bezpośrednio związana z bezpieczeństwem jazdy, a jego mocowanie mocujące muszą zapewnić precyzyjne pozycjonowanie i bezpieczne połączenie mechanizmu kierownicy, wytrzymując moment obrotowy i uderzenia podczas operacji sterowania. Wysoka wytrzymałość i odporność na rozluźnienie są podstawowymi wymaganiami.

Połączenia układu hamowania: Układ hamowania jest krytyczną gwarancją bezpieczeństwa dla pojazdu, a jego łączniki łączą ogromne siły hamowania podczas spowolnienia pojazdu. Muszą mieć wyjątkowo wysoką siłę i niezawodność, aby zapobiec awarii hamulca z powodu awarii wzmocnienia.

Komponenty strukturalne łączące elementy łączące: siła połączenia komponentów strukturalnych ciała wpływa bezpośrednio na ogólną sztywność pojazdu i bezpieczeństwo awarii. W zależności od różnych charakterystyk naprężenia punktów połączenia, elementy łącze o odpowiedniej wytrzymałości i metod łączenia, takie jak śruby o wysokiej wytrzymałości, śruby z samodzielnym stukaniem i nity, należy wybrać.

Specyficzne wskazówki dotyczące wyboru elementu mocujące dla kluczowych systemów EV

Ustawienie pakietu akumulatora: Zaleca się stosowanie śrub stalowych o wysokiej wytrzymałości (stopień 10,9 lub wyższy) z powłoką stopu dacromet lub cynku-nickel, w połączeniu z nakrętkami blokującymi lub śrubami o wysokiej wydajności z powłokami przeciwkołaniowymi, aby upewnić się, że pakiet akumulatora nie jest odłączony w przypadku zderzenia pojazdu.

Mocowanie systemu silnika/napędu E: Wybierz śruby stalowe o wysokiej wytrzymałości (stopień 10,9 lub wyższy) i zaimplementuj skuteczne pomiary przeciwkołaniowe (takie jak nakrętki blokujące lub kleje blokujące nici), aby wytrzymać moment obrotowy i wibracje generowane podczas pracy silnika.

Połączenia zawieszenia: Użyj śrub stalowych ze stopu o wysokiej zawartości zmęczenia (stopień 10.9 lub wyższy) w połączeniu z nakrętkami lub podkładkami blokującymi, aby zapewnić niezawodność połączeń przy złożonych obciążeniach dynamicznych.

Połączenia układu hamulcowego: Wybierz śruby ze stopu o wysokiej wytrzymałości (stopień 12.9) z wysokiej jakości leczeniem antykorozyjnym, aby upewnić się, że mogą one wytrzymać ogromne siły hamowania i zabezpieczyć bezpieczeństwo jazdy.

Kluczowe właściwości
Stopień siły:

Definicja: Wskazuje rezystancję uszkodzenia rozciągania śrub/kołków (np. 8,8, 10.9, 12,9). Przykład: 8,8 klasa ma R M ≥ 800 MPa i R E L ≥ 640 MPa.
Wybór: Obszary o wysokiej stresce (zawieszenie, hamulce, bateria): Użyj wysokich gatunków (≥10,9). Struktura ogólna: Wybierz na podstawie faktycznego naprężenia (np. 8.8).

Tworzywo:

Typy typowe: stal węglowa, stal stopowa, stal nierdzewna (304, 316).
Wybór: Wysoka wytrzymałość: stal stopowa z obróbką cieplną. Odporność na korozję (podwozie, odsłonięte): stal nierdzewna lub stal węglowa. Lekkie: Rozważ lekkie stopy o wysokiej wytrzymałości, jeśli pozwala na to wytrzymałość.

Obróbka powierzchni:

Wspólne zabiegi: galwanizacja cynku, galwanizacja gorącego, dacromet, fosfor się, czarny tlenek.
Wybór: Ogólne zapobieganie rdzeniom (w pomieszczeniach): gatowanie cynku. Wyższe zapobieganie rdzeniom (na zewnątrz, wilgotno): galwanizacja lub dacromet na gorąco (zazwyczaj> 500H soli spray). Ciężka korozja (przybrzeżna, chemiczna): stal nierdzewna lub specjalne zabiegi. Tarcie: Rozważ wpływ leczenia na współczynnik tarcia.

Wydajność antykochowa:

Wspólne metody: podkładki sprężynowe, nakrętki blokujące (nylonowa wkładka, całe metal), podkładki blokujące, kleje blokujące nici.
Wybór: Wibracje ogólne: podkładki sprężynowe. Średnie/wysokie wibracje (mocowanie silnika, zawieszenie): Nakrętki blokujące lub kleje blokujące nici. Moment blokujący powinien spełniać standardy. Specjalne przypadki: mechaniczne podkładki blokujące.
Dane: Patrz dane testu wibracji dostawcy, aby uzyskać nakrętki blokujące.

Wymiary i specyfikacje:

Definicja: Średnica wątku, skok, długość, kształt głowy itp.
Wybór: Dopasuj przestrzeń instalacyjną i potrzeby obciążenia. Upewnij się, że prawidłowe zaangażowanie wątków.
Standardy: odpowiednie standardy krajowe lub branżowe.

Ładunek wstępny:

Definicja: Siła osiowa przyłożona podczas zaostrzenia, kluczowa dla wspólnej niezawodności.
Wybór: Oblicz i zastosuj odpowiednie obciążenie wstępne na podstawie znaczenia połączenia, obciążenia i siły łącznika. Użyj kluczy momentu obrotowego do kontroli.
Odniesienie: Podręczniki inżynierskie i standardy do obliczeń.
