Zanurz się więcej w motoryzacyjne mocowanie: DIN 6796 Stożkowe sprężynowe podkładki: Zwiększenie niezawodności w przykręconych połączeniach o wysokiej wytrzymałości-Zhejiang Zhongrui Auto Parts Co., Ltd.

W wymagających zastosowaniach przemysłowych i motLubyzacyjnych utrzymanie konsekwentnej siły zacisku i integralności stawu jest kluczowe, szczególnie w połączeniach o wysokiej wytrzymałości poddanych dynamicznym obciążeniom i wibracjom. DIN 6796 stożkowe sprężynowe podkładki , znany również jako Podkładki zaciskowe or Springowe podkładki stalowe , są specjalnie zaprojektowane w celu rozwiązania tych wyzwań, zapewniając siłę sprężystą w przykręconym złączu.

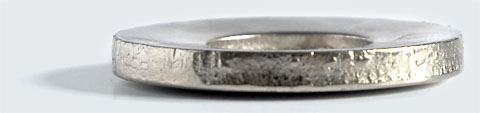

W przeciwieństwie do tradycyjnych płaskich podkładek, podkładki DIN 6796 mają unikalny stożkowy kształt. Po dokręceniu śruby i nakrętki ten kształt jest ściśnięty, generując znaczną osiową siłę sprężyn. Siła ta działa w celu przeciwdziałania potencjalnym mechanizmom rozluźnienia, takim jak osadnictwo, pełzanie lub wibracje, pomagając utrzymać pożądane obciążenie wstępne w stawie.

Jak działają podkładki DIN 6796:

Te stożkowe podkładki sprężynowe są zazwyczaj umieszczane pod głową nakrętki lub śruby. W miarę zaostrzenia mocowania pralka spłaszcza się, a przechowywana energia elastyczna zapewnia siłę reaktywną. Mechanizm ten jest szczególnie skuteczny w wspieraniu dynamicznie obciążonych śrub i śrub, szczególnie tych przede wszystkim załadowanych w kierunku osiowym.

Podstawową rolą podkładek DIN 6796 jest to zrekompensować utratę obciążenia wstępnego w przykręconym stawie. Podczas gdy przyczyniają się do wspólnego bezpieczeństwa, nie są one przeznaczone jako jedyny mechanizm blokujący śruby lub śruby, które powinny być odpowiednio dokręcone i potencjalnie zabezpieczone dodatkowymi elementami blokującymi w krytycznych zastosowaniach. Zamiast tego utrzymują napięcie, dostosowując się do niewielkich zmian w zgromadzeniu złącza, zapobiegając w ten sposób utraty siły zaciskowej, która może prowadzić do rozluźnienia.

Kluczowe zalety DIN 6796 Stożkowe sprężyn:

Utrzymuje obciążenie wstępne: Zapewnia trwałą siłę osiową w celu zrekompensowania osadnictwa i pełzania w materiałach wspólnych.

Wspiera opór wibracji: Pomaga utrzymać siłę zacisku w obecności wibracji, zmniejszając ryzyko samokontroli.

Zoptymalizowane pod kątem śrub o wysokiej wytrzymałości: Wyprodukowane z wysokiej jakości stali sprężynowej, specjalnie zaprojektowana do stosowania ze śrubami o wysokiej twardości i śrub z klas nieruchomości 8.8 do 10,9, zgodnie z DIN ISO 898-1.

Konsekwentna koordynacja obciążenia kasowego: Zwiększa ogólną niezawodność i przewidywalność połączenia przykręconego.

Kompaktowy projekt: Oferuje znaczne odzyskiwanie sprężystości w stosunkowo niewielkiej formie.

Specyfikacje techniczne i kompatybilność:

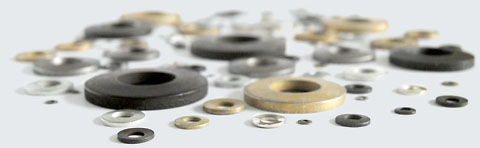

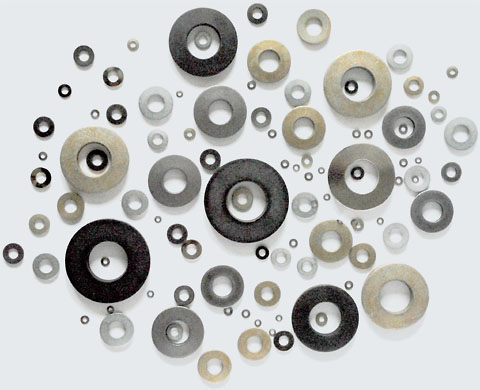

Zhejiang Zhongrui Auto Parts produkuje podkładki stożkowe DIN 6796 do precyzyjnych standardów, zapewniając kompatybilność z odpowiednimi rozmiarami śrub i nakrętek. Poniższa tabela przedstawia typowe wymiary dla różnych rozmiarów wątków:

Dla wątków	D1 (średnica wewnętrzna)	D2 (średnica zewnętrzna)	s (grubość)
M3	3,2 mm	7 mm	0,6 mm
M4	4,3 mm	9 mm	1,0 mm
M5	5,3 mm	11 mm	1,2 mm
M6	6,4 mm	14 mm	1,5 mm
M8	8,4 mm	18 mm	2,0 mm
M10	10,5 mm	23 mm	2,5 mm
M12	13,0 mm	29 mm	3,0 mm
M14	15,0 mm	35 mm	3,5 mm
M16	17,0 mm	39 mm	4,0 mm
M18	19,0 mm	42 mm	4,5 mm
M20	21,0 mm	45 mm	5,0 mm
M24	25,0 mm	56 mm	6,0 mm

Nasze podkładki DIN 6796 są wytwarzane ze szczególnym uwzględnieniem wymagań do stosowania ze śrubami i śrubami o wysokiej twardości, zapewniając optymalną wydajność przy utrzymaniu obciążenia wstępnego w wymagających zespołach.

Zastosowania:

DIN 6796 Stożkowe podkładki sprężynowe są idealne do stosowania w połączeniach przykręconych, w których utrzymanie spójnego ładunku wstępnego ma kluczowe znaczenie, szczególnie w środowiskach doświadczających wibracji lub gdzie osiedlenie się/pełzanie materiałów stawowych jest problemem. Są one powszechnie spotykane w:

Zespoły samochodowe: Mocowania silnika, układy wydechowe, komponenty podwozia i inne obszary podlegające zmianom wibracji i temperatury.

Maszyny przemysłowe: Sprzęt doświadczający obciążeń dynamicznych lub wymagający długoterminowej stabilności stawu.

Ciężki sprzęt: Zastosowania, w których stosuje się mocne elementy mocujące i zatrzymanie wstępnego obciążenia.

Zhejiang Zhongrui Auto Parts: Produkcja wysokiej jakości niezawodnego mocowania

W częściach Zhejiang Zhongrui Auto specjalizujemy się w precyzyjnej produkcji wysokiej jakości sprężynowych części, w tym stożkowych sprężyn DIN 6796. Nasze zaangażowanie w jakość i korzystanie z najnowszych technologii produkcyjnych zapewniają, że nasze podkładki spełniają rygorystyczne standardy wymiarów, właściwości materiałowych i wydajności. Dostarczamy złącze do wysokich wymagań, przestrzegając kontroli jakości, które zapewniają niezawodność i precyzję oczekiwaną w krytycznych zastosowaniach.

Utrzymując wysoką jakość i precyzję naszych podkładek DIN 6796, pomagamy naszym klientom w osiągnięciu niezawodnych połączeń, które działają konsekwentnie nawet w trudnych warunkach.

W celu zapytań na nasze stożkowe sprężyn DIN 6796 lub inne rozwiązania mocujące, skontaktuj się z Zhejiang Zhongrui Auto Parts.
