Zrozumienie GB/T 5785 Hexagon Head Full Thread Belsze śruby (klasy A&B) i ich globalne odpowiedniki dla niezawodności motoryzacyjnej-Zhejiang Zhongrui Auto Parts Co., Ltd.

W wymagającym środowisku inżynierii motoryzacyjnej, w której wibracje i precyzyjne montaż są stałymi rozważaniami, wybranie odpowiedniego elementu mocującego ma kluczowe znaczenie. Pełna śruba gwintu z głową sześciokątną z drobną gwintą, znormalizowaną w Chinach jako GB/T 5785 - 2016 W przypadku klas produktu A i B jest kluczowym elementem aplikacji wymagających wysokiej wydajności i niezawodnych połączeń. Dla globalnych producentów i dostawców motoryzacyjnych zrozumienie technicznej równoważności międzynarodowych standardów ma kluczowe znaczenie dla optymalizacji strategii pozyskiwania i zapewnienia odporności łańcucha dostaw.

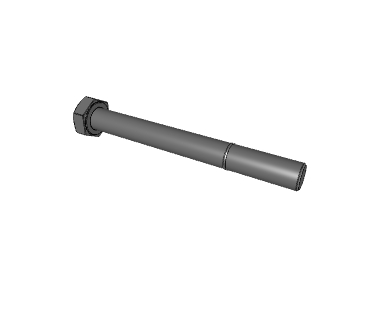

Co to jest śruba GB/T 5785?

GB/T 5785 określa śruby głowicowe sześciokątne, które są w pełni gwintowane (gwint biegnie do głowy) i ma metryczną gwint drobnego skoku. Śruby te są klasyfikowane w ramach ocen A i B, które definiują tolerancje produkcyjne (stopień A ma ściślejsze tolerancje niż stopień B, co czyni ją odpowiednią do precyzyjnych zastosowań). Kluczowe funkcje obejmują:

Standardowy Hexagon Head: Zaprojektowany do prostego dokręcania i rozluźnienia za pomocą standardowych narzędzi.

Pełny wątek: Zapewnia maksymalne zaangażowanie gwintu na długości śruby, zapewniając elastyczność długości przyczepności i umożliwiając użycie z wieloma komponentami lub regulacjami.

Metric Fine Pitch Thread: Charakterystyka definiująca. W porównaniu ze standardowymi gwintami gruboziarnistymi, oferują drobne wątki:

Zwiększona odporność na wibracje: Mniejszy kąt helisy zapewnia doskonałe właściwości samozapłonowe, kluczowe dla utrzymania integralności stawu przy dynamicznych obciążeniach pojazdów.

Drobniejsza regulacja i kontrola obciążenia wstępnego: Umożliwia bardziej precyzyjne zastosowanie momentu obrotowego i kontrolę siły zaciskowej, niezbędne dla wrażliwych lub krytycznych zespołów motoryzacyjnych.

Klasy produktów A i B: Zdefiniuj dokładność wymiarową i odchylenia formularzy, umożliwiając wybór na podstawie wymaganego poziomu precyzyjnego dla określonej aplikacji motoryzacyjnej.

Funkcje te sprawiają, że śruby GB/T 5785 są idealne do zespołów motoryzacyjnych, w których wibracje są powszechne, przestrzeń może być ograniczona i kontrolowana, niezawodne mocowanie jest wymagane.

Globalna równoważność techniczna: Wyrównanie GB/T 5785 do ISO, DIN, EN i JIS

Znaczącą zaletą GB/T 5785 dla przemysłu motoryzacyjnego jest wysoki stopień technicznego dostosowania do kilku głównych standardów międzynarodowych. Na podstawie dostarczonych danych odniesienia:

ISO 8765: 2022 (międzynarodowy): Rozważa się GB/T 5785 - 2016 Równowartość do ISO 8765: 2022. Oznaczenie „równoważne” oznacza, że śruby wyprodukowane do albo standardu są zaprojektowane tak, aby były wymienne w formie, dopasowaniu i funkcji, spełniające podobne wymogi właściwości wymiarowe i kluczowe dla danej klasy siły (np. 8.8, 10.9, 12.9).

En ISO 8765: 2022 (Europejska): GB/T 5785 jest również wymieniony jako Równowartość do en ISO 8765: 2022. Ten europejski standard jest zharmonizowany z wersją ISO, wzmacniając globalną zamienność.

Din en iso 8765: 2022 (niemiecki/europejski): Rozważa się GB/T 5785 Równowartość do Din en ISO 8765: 2022. Standardy DIN en ISO to standardy europejskie zharmonizowane z ISO, co dodatkowo potwierdza szeroką kompatybilność techniczną. Wersja 2022 w ISO i EN wskazuje na niedawne wyrównanie.

JIS B 1181-2014 (Japoński): GB/T 5785 jest wymieniony jako Odniesienie do Jis B 1181-2014. Status „odniesienia” sugeruje podobieństwo, ale nie gwarantuje bezpośredniej zamienności bez starannej weryfikacji określonych wymiarów, tolerancji, ocen materialnych lub metod testowania, ponieważ mogą istnieć zmiany.

ANSI/ASME (USA): Standardy ANSI/ASME są nie wymienione jako równoważne lub odniesienia. Jest to typowe, ponieważ standardy amerykańskie często definiują łączniki serii calowych, a nawet w przypadku elementów łączników metrycznych, specyficzne różnice techniczne w wymiarach, profile wątków lub systemy oceniania materiałów (klasy właściwości SAE/ASTM vs. ISO/EN/GB) mogą wykluczać bezpośrednie zamienność bez konkretnej zgody inżynierii.

Dlaczego ta równoważność techniczna ma kluczowe znaczenie dla pozyskiwania i wymiany motoryzacyjnej:

W sektorze motoryzacyjnym, w którym wydajność, bezpieczeństwo i globalne łańcuchy dostaw są najważniejsze, udokumentowana równoważność techniczna GB/T 5785 do głównych standardów międzynarodowych oferuje znaczne korzyści strategiczne:

Wiarygodne podstawienie: Status „równoważny” potwierdza, że śruby GB/T 5785, szczególnie w klasach produktów A i B, mogą technicznie zastąpić śruby wykonane na ISO 8765, EN ISO 8765 i DIN ENSO 8765 w wielu aplikacjach motoryzacyjnych. Wynika to z faktu, że ich krytyczne cechy techniczne - w szczególności metryczne drobne wątek, pełne konstrukcje nici, tolerancje wymiarowe i prawdopodobnie odpowiadające właściwości mechaniczne dla dopasowanych klas siły - są zharmonizowane w tych standardach.

Ulepszona elastyczność pozyskiwania: Producenci motoryzacyjni i ich dostawcy poziomów mogą pewnie pozyskiwać te krytyczne śruby na wysokości skoku z szerszej globalnej puli producentów przylegających do dowolnego z tych równoważnych standardów. To bezpośrednio przyczynia się do zwiększonej odporności łańcucha dostaw i zmniejsza poleganie na pojedynczych regionach lub dostawcach.

Zoptymalizowane koszty i dostępność: Dostęp do szerszej bazy zaopatrzenia, szczególnie z regionów produkcyjnych o dużej pojemności, takich jak Chiny (gdzie GB/T jest standardem krajowym), może prowadzić do bardziej konkurencyjnych cen i lepszej dostępności materiałów i czasów realizacji.

Konsekwentna wydajność: Korzystanie z śrub wyprodukowanych do równoważnych standardów zapewnia spójną formę, dopasowanie i funkcję w zespołach motoryzacyjnych, utrzymując wymaganą odporność wibracyjną i dokładność obciążenia wstępnego krytyczną dla wydajności i bezpieczeństwa pojazdu.

Specyficzne aplikacje motoryzacyjne dla śrub GB/T 5785:

GB/T 5785 Hexagon Head Full Nić śruby z drobnym tonem (oceny A&B) są niezbędne w aplikacjach motoryzacyjnych, w tym:

Komponenty silnika: Zabezpieczanie części, w których wibracje jest intensywne i potrzebne jest precyzyjne obciążenie wstępne (np. Niektóre załączniki kolektora, mocowania czujników).

Zespoły transmisji: Komponenty mocujące, w których wymagana jest odporność wibracyjna i dokładna regulacja.

Mechanizmy sterujące: Połączenia, w których niezawodne, odporne na wibracje mocowanie ma kluczowe znaczenie dla bezpieczeństwa i precyzyjnej kontroli.

Układy hamowania: Przymocowanie niektórych składników, w których niezbędne są kontrolowany moment obrotowy i odporność na rozluźnienie.

Wrażliwe elektroniczne mocowania: Zabezpieczenie elektronicznych jednostek kontrolnych (ECU) lub czujników, w których konieczna jest precyzyjna, spójna siła zacisku, aby zapobiec uszkodzeniom lub problemom funkcjonalnym.

Każda aplikacja wymagająca precyzyjnego ładunku wstępnego: Drobny ton pozwala na dokładniejszą regulację momentu obrotowego.

Zastosowania o ograniczonej długości przyczepności: Pełna konstrukcja nici zapewnia zaangażowanie nawet z cienkimi materiałami.

Rozważania wymiany dla specjalistów motoryzacyjnych:

Chociaż równoważność jest silna, świadome podejmowanie decyzji jest kluczowe przy rozważaniu wymiany śruby z innego standardu śrubą GB/T 5785 w aplikacji motoryzacyjnej:

Dopasuj właściwości mechaniczne: Zawsze upewnij się, że klasa nieruchomości (np. 8,8, 10,9, 12,9) śruby GB/T 5785 odpowiada wymaganej wytrzymałości i granicy plastyczności do zastosowania, korelując ze standardem międzynarodowym, który zastępuje.

Sprawdź określone wymiary: Dwukrotnie sprawdzaj krytyczne wymiary, szczególnie w przypadku zastosowań o klasie produktu wymagającym wyższej precyzji, w stosunku do rysunków inżynierskich lub oryginalnego standardu, aby zapewnić prawidłowe dopasowanie i funkcję.

Rozważ wykończenie powierzchni: Upewnij się, że wykończenie powierzchni (np. Patrzący cynkowe, dacromet, czarny tlenek) zapewnia odpowiednią odporność na korozję i jest kompatybilna ze środowiskiem motoryzacyjnym.

Inżynieria konsultacyjna: W przypadku standardów lub podstawowych zastosowań lub substytucji dotyczących „referencyjnych” (takich jak JIS B 1181, w których mogą istnieć różnice) lub standardy poza podstawową równoważnością (jak ANSI/ASME), zawsze skonsultuj się z wykwalifikowanymi inżynierami motoryzacyjnymi i prowadzić niezbędne testy i sprawdzanie poprawności.
