W skomplikowanym projektowaniu i produkcji nowoczesnych pojazdów, podczas gdy uwaga często koncentruje się na głównych komponentach, niezawodność i wydajność niezliczonych mniejszych części są równie krytyczne. Precyzyjne elementy mocujące, często niewidoczne, są linijką bezpieczeństwa, trwałości i wydajnego montażu.

W częściach Zhejiang Zhongrui Auto specjalizujemy się w dostarczaniu wysokiej jakości, standaryzowanych rozwiązań mocujących, na których globalny przemysł motoryzacyjny polega. Dzisiaj badamy trzy podstawowe rodzaje pinów - równoległe szpilki z wątkiem wewnętrznym, szpilki Clevis z głową i podzielonymi szpilkami - podkreślając ich konkretne role, kluczowe zalety i znaczenie międzynarodowych standardów, takich jak GB/T, DIN, ISO i JIS dla płynnej integracji motoryzacyjnej.

Zrozumienie tych istotnych komponentów jest kluczowe dla inżynierów motoryzacyjnych, projektantów, specjalistów ds. Zakupów i specjalistów ds. Produkcji dążących do doskonałości.

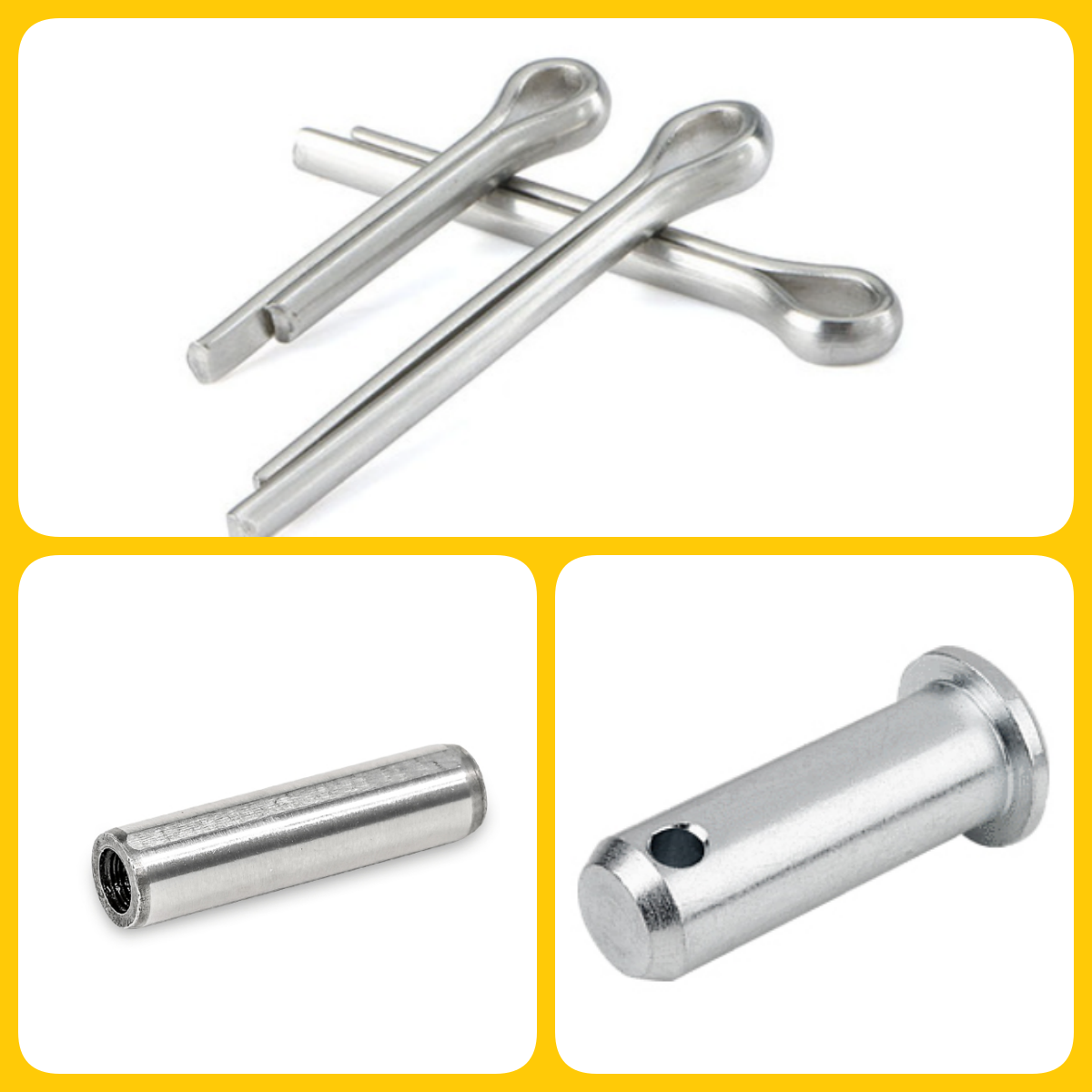

1. Pice równoległe z wątkiem wewnętrznym: Precyzyjne wyrównanie z łatwością konserwacji

Precyzja jest najważniejsza w wielu podrogach motoryzacyjnych, szczególnie tam, gdzie komponenty muszą być dokładnie zlokalizowane w stosunku do siebie. W tym celu opracowane są równoległe piny z nici wewnętrznymi, zapewniając precyzyjne wyrównanie i bezpieczne dopasowanie zakłóceń.

Kim one są: te solidne styki cylindryczne mają wysoce kontrolowaną średnicę dla przytulnego dopasowania w precyzyjnych otworach. Kluczową cechą wyróżniającą jest gwint wewnętrzny na jednym końcu, zaprojektowany do przyjęcia śruby ściągającej.

Dlaczego mają znaczenie w motoryzacie:

Dokładne pozycjonowanie: krytyczne dla funkcjonalności części krycia. Na przykład w transmisjach precyzyjne wyrównanie przekładni i szybów jest niezbędne do płynnego przenoszenia mocy i zapobiegania przedwczesnemu zużyciu.
Bezpieczne dopasowanie zakłóceń: zapewnia silne połączenie zdolne do wytrzymania wibracji i sił ścinających związanych z działaniem pojazdu.
Usprawniona konserwacja: Wątek wewnętrzny jest znaczącą zaletą. Gdy komponenty wymagają demontażu do konserwacji lub naprawy, do gwintu można włożyć śrubę ściągającej, umożliwiając wyodrębnienie pinu bez uszkodzenia otaczającego materiału lub samego szpilki. Zmniejsza to przestoje i upraszcza złożone procesy montażu/demontażu w środowiskach produkcyjnych i serwisowych.

Kluczowe zalety aplikacji motoryzacyjnych:

Gwarantowana precyzja: Wyprodukowano na ścisłe tolerancje (np. Według DIN 7979 lub ISO 8735), zapewniając niezawodne i powtarzalne wyrównanie.
Ułatwia demontaż: wątek wewnętrzny drastycznie upraszcza ekstrakcję w porównaniu do stałych szpilków, minimalizując potencjalne uszkodzenia.
Trwała wydajność: zwykle wykonana ze stalowej stali, oferując wysoką wytrzymałość na ścinanie i odporność na zużycie.
Materiały wszechstronne: odpowiednie do łączenia komponentów wykonanych ze wspólnych materiałów motoryzacyjnych, takich jak stal, stopy aluminium i niektóre kompozyty.

Idealne aplikacje motoryzacyjne:

Zespoły skrzyni biegów: lokalizacja szybów, łożyska i elementów obudowy.
Wyrównanie bloków silnika: pozycjonowanie głowic cylindrów lub kolektora.
Oprawy produkcyjne: Zapewnienie dokładnej konfiguracji procesów spawania lub obróbki.
Umieszczenie die i pleśni: Utrzymanie precyzji w wyposażeniu stemplowania lub wtrysku.

Standaryzacja i zamienność: Te piny są zdefiniowane według różnych standardów: GB/T 120,2-2000, ISO 8735: 1997, DIN 7979, JIS B 1359, DIN EN 28735: 1992, ISO 8733: 1997, KS B 1309: 2000. Równoważność odnotowana w standardach takich jak GB/T 120.2 i ISO 8735 ma kluczowe znaczenie. Podczas gdy szczegóły i materiały wymiarowe mogą się nieznacznie zmieniać we wszystkich wymienionych standardach, podstawowa koncepcja precyzyjnego pinu równoległego z wątkiem wewnętrznym do ekstrakcji jest spójna. Zrozumienie tych standardów pomaga producentom motoryzacji równoważne, wysokiej jakości szpilki od różnych globalnych dostawców, zapewniając niezawodne wydajność niezależnie od konkretnego pochodzenia produkcyjnego (pod warunkiem, że klasa materialna i tolerancja spełnia wymagania dotyczące aplikacji).

2. Pinsy Clevis z głową: Włączanie obrotu i połączenia w systemach motoryzacyjnych

Wiele systemów motoryzacyjnych opiera się na komponentach, które obracają się lub wyrażają, od połączeń sterujących po zespoły pedałowe. Piny Clevis z głową to fundamentalne elementy mocujące do tworzenia tych kluczowych punktów zawiasowych.

Kim są: szpilki Clevis to nietargowane szpilki cylindryczne z głową na jednym końcu i jednym lub więcej otworów na drugim, zaprojektowane do wkładania przez Clevis (dopasowanie w kształcie litery U z otworami na końcach) i zabezpieczone, zwykle z podzieloną szpilką lub szpilką. Głowa zapewnia powierzchnię łożyska i zapobiega całkowitym przechodzeniu szpilki przez zespół.

Dlaczego mają znaczenie w motoryzacie:

Niezawodne punkty obrotu: Tworzą bezpieczną osi o niskim tle ruchu dla ruchu między komponentami.
Dostosowanie się do niewspółosiowości kątowej: Projekt z natury pozwala na pewien stopień ruchu kątowego, niezbędny w powiązaniach, które przechodzą przez łuki lub doświadczają niewielkiej niewspółosiowości podczas pracy.
Łożysko obciążeniowe: zaprojektowane przede wszystkim do obsługi sił ścinania (siły prostopadłe do osi szpilki).
Prosty montaż/demontaż: metoda konstrukcji i zabezpieczenia (podzielona pin) ułatwia stosunkowo szybką instalację i usuwanie w celu konserwacji lub regulacji.

Kluczowe zalety aplikacji motoryzacyjnych:

Solidne połączenie: zapewnia silne połączenie do obracania komponentów w systemach doświadczających obciążeń dynamicznych.
Opcje ochrony korozji: Dostępne w materiałach takich jak stal nierdzewna lub z wykończeniami, takie jak poszycie cynkowe lub dacromet, kluczowe dla odporności na degradację środowiska (wilgoć, sól, chemikalia), przedłużanie życia i zapewnienie niezawodności.
Standaryzowany projekt: zdefiniowany według standardów takich jak DIN 1444, ISO 2341, GB/T 882, SAE J512, JIS B 2801, ASME B18.8.2M, zapewniając wymiarową spójność i kompatybilność ze standardowymi złączami Clevis.
Łatwość konserwacji: Projektowanie głową i wspólne metody zabezpieczenia pozwalają na prostą kontrolę, smarowanie lub wymianę.

Idealne aplikacje motoryzacyjne:

Systemy kierownicze: końce prętów krawatowych, ramiona kierownicze.
Systemy hamulcowe: wiązki pedałowe, niektóre obrotowe zaciski (weryfikuj oceny obciążenia).
Połączenia zawieszenia: Łączenie różnych ramion i prętów (weryfikacja ocen obciążenia).
Mechanizmy uruchamiania: zatrzaski drzwi, wydania kaptura/bagażnika, powiązania przepustnicy.
Pudełki pedałowe: hamulec, sprzęgło i akcelerator.
Mechanizmy siedzące: Zasady i zawiasy.

Standaryzacja i zamienność: Piny Clevis są zdefiniowane w wielu standardach, w tym GB/T 882-2008, ISO 2341: 1986, DIN 1444, SAE J512, Jis B 2801, ASME B18.8.2m. Podczas gdy ISO 2341 jest często uważany za bezpośredni międzynarodowy odpowiednik DIN 1444 i GB/T 882 (formularz B), różnice w klasach materiałowych (np. Klasy SAE vs. ISO Property), tolerancje (oceny produktu A/B) i określone wymiary istnieją w różnych standardach. Jednak zrozumienie tych standardów pozwala producentom motoryzacyjnym wybrać szpilki, które spełniają niezbędną wytrzymałość na ścinanie i wymagania wymiarowe, ułatwiając elastyczność pozyskiwania od globalnych dostawców, zapewniając jednocześnie wydajność w aplikacjach powiązanych.

3. Podzielki podzielone (piny Cotter): Proste, niezawodne blokowanie przed rozluźnieniem

Często stosowane w połączeniu z pinami Clevis, nakrętkami zamku lub nakrętkami szczelinowymi, podzielone szpilki (powszechnie nazywane pinami Cotter w Ameryce Północnej) są podstawowym, ale wyjątkowo skutecznym urządzeniem mechanicznym.

Czym są: podzielone szpilki to półgradzane metalowe szpilki z głową na jednym końcu i rozłamem wzdłuż, umożliwiając rozkładanie dwóch połówek po wstawieniu.

Dlaczego mają znaczenie w motoryzacie:

Pozytywny mechanizm blokowania: działają jak bariera fizyczna, zapobiegając wycofaniu się innych elementów mocujących (takich jak orzechy) lub szpilki (jak szpilki Clevis) z powodu wibracji, obrotu lub sił zewnętrznych.
Bezpieczeństwo krytyczne tworzenie kopii zapasowej: w zastosowaniach takich jak zabezpieczenie nakrętek zamku na łożyskach kół lub krytycznych powiązań, podzielona szpilka jest istotną redundancją bezpieczeństwa, zapobiegając katastrofalnej awarii, jeśli pierwotna mocowanie rozluźnia się.
Szybka kontrola wizualna: czy podzielony kołek jest prawidłowo zainstalowany, a końce są łatwo weryfikowalne podczas rutynowych kontroli.
Rozwiązanie ekonomiczne: Prosty proces projektowania i produkcji czyni je bardzo opłacalną metodą blokowania.

Kluczowe zalety aplikacji motoryzacyjnych:

Niezawodne anty-losowe: zapewnia prostą, mechaniczną blokadę niezbędną w środowiskach motoryzacyjnych o wysokiej wibracji.
Łatwa instalacja ręczna: wymaga minimalnych narzędzi (szczypców lub młotka) i braku specjalnych umiejętności.
Szerokie zastosowanie: stosowany w szerokim zakresie średnic, aby zabezpieczyć różne rozmiary nakrętek, śrub i pinów.
Opcje odporności na korozję: dostępne w materiałach takich jak stal opłacona cynk (standard dla opłacalności i podstawowej ochrony) lub stal nierdzewna dla zwiększonej trwałości na narażonych obszarach.
Przestrzeganie standardów: wyprodukowane do specyfikacji takie jak DIN 94, ISO 1234, GB/T 91, ASME B18.8.1, ANSI B18.6.3, Jis B 1351, EN 22340, zapewniając jakość materiału i konsystencję wymiarową dla niezawodnego dopasowania i funkcji. ISO 1234 i DIN 94 są powszechnie uważane za równoważne GB/T 91.

Idealne aplikacje motoryzacyjne:

Zabezpieczenie nakrętek zamku: łożyska koła, osie i elementy zawieszenia.
Blokowanie szpilki Clevis: w połączeniach sterujących, zawieszenia i hamulca.
Zamocowanie orzechów jarzma: w elementach układu napędowego.
Zabezpieczanie szpilek i elementów mocujących: w różnych ramionach kontrolnych, krawatach i elementach podwozia, w których potrzebna jest prosta blokada.

Standaryzacja i zamienność: podzielone piny są wysoce znormalizowane na całym świecie, zdefiniowane według standardów takich jak GB/T 91-2000, ISO 1234: 1997, DIN 94: 1987, ASME B18.8.1-2020, ANSI B18.6,3, JIS B 1351: 2010, EN 22340: 1992. Silna równoważność między GB/T 91, ISO 1234 i DIN 94 zapewnia, że producenci motoryzacyjni mogą niezawodnie pozyskiwać wymienne piny od dostawców na całym świecie, zapewniając stałą jakość i pasującą do bezpieczeństwa zadań blokujących. Różne standardy mogą określać nieco inne materiały lub wykończenia, ale funkcja podstawowa i serie wymiarowe są w dużej mierze wyrównane w ich równoważnych formach.

Zhejiang Zhongrui Auto Parts: Twój partner w Precision Automotive Mugening

W częściach Zhejiang Zhongrui rozumiemy krytyczne role, które pozornie proste piny odgrywają w niezawodności i bezpieczeństwie zespołów motoryzacyjnych. Jako certyfikowany producent IATF 16949 jesteśmy zaangażowani w produkcję wysokiej jakości równoległych pinów z nici wewnętrznymi, szpilkami Clevis z głową, pinami podzielonymi i szeroką gamą innych motoryzacyjnych elementów złącznych, które spełniają rygorystyczne międzynarodowe standardy, w tym GB/T, DIN, ISO, JIS i ASME.

Nasza wiedza na temat precyzyjnej produkcji, rygorystycznej kontroli jakości i głębokiego zrozumienia międzynarodowych równoważników standardowych zapewnia, że otrzymujesz niezawodne, wymienne elementy mocujące zoptymalizowane pod kątem wydajności w wymagających środowiskach motoryzacyjnych. Niezależnie od tego, czy potrzebujesz standardowego pinu GB/T ze znanym odpowiednikiem ISO, czy potrzebujesz wskazówek dotyczących wyboru odpowiedniego szpilki dla określonej aplikacji, nasz zespół jest gotowy pomóc.

Współpracuj z nami, aby usprawnić pozyskiwanie, zwiększyć odporność łańcucha dostaw i zapewnić niezachwianą jakość elementów złącznych, które trzymają twoje pojazdy razem. Dowiedz się więcej o naszych możliwościach i zbadaj naszą kompleksową gamę rozwiązań Motorive Mugening. Odwiedź naszą stronę internetową lub skontaktuj się z nami już dziś.
