Precyzja i niezawodność nie podlegają negocjacjom w mocowaniu samochodowym. Spośród wielu rodzajów użytych śrub sześciokątowy pełna śruba gwintu z drobną gwintą, standaryzowaną w Chinach GB/T 5786 - 2016 , ma kluczowe znaczenie dla zastosowań wymagających dokładnej regulacji i odporności na wibracje. Dla globalnych producentów i dostawców motoryzacyjnych zrozumienie jego relacji z międzynarodowymi standardami, takimi jak ISO, DIN, EN i JIS, ma kluczowe znaczenie dla skutecznego pozyskiwania i bezproblemowej integracji.

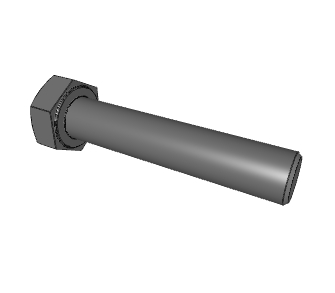

Co to jest śruba GB/T 5786?
GB/T 5786 Określa śruby głowy sześciokątne zawierające pełną gwint (nić biegnie blisko głowy) i metryczną gwint nachylenia. Kluczowe funkcje obejmują:
-
Standardowy Hexagon Head: Ułatwia łatwe zaostrzenie i rozluźnienie za pomocą typowych narzędzi.
-
Pełny wątek: Oferuje maksymalne zaangażowanie nici, umożliwiając elastyczność długości przyczepności i używanie z wieloma komponentami lub regulacjami wzdłuż śruby.
-
Metric Fine Pitch Thread: To jest funkcja definiująca. W porównaniu do gruboziarnistych gwintów drobne gwinty mają więcej gwintów na jednostkę długości. To zapewnia:
-
Zwiększona odporność na wibracje: Mniejszy kąt helisy oferuje lepsze właściwości sobie samokontrolowania, kluczowe w dynamicznych środowiskach motoryzacyjnych.
-
Dostosowanie: Umożliwia dokładniejszą kontrolę siły mocowania (obciążenie wstępne) podczas zaostrzenia, ważne dla wrażliwych zespołów.
Te cechy powodują, że śruby GB/T 5786 niezbędne do zastosowań motoryzacyjnych, w których przestrzeń może być szczelna, wibracje są obecne i wymagane są precyzyjne, bezpieczne przymywanie.
Dekodowanie globalnych odpowiedników: GB/T 5786 vs. ISO, DIN, EN i JIS
Dla profesjonalistów motoryzacyjnych pozyskiwania globalnego zrozumienia, które standardy międzynarodowe są zgodne z GB/T 5786 jest kluczowe. Na podstawie standardowych danych odniesienia:
-
ISO 8765: 2022 (międzynarodowy): Rozważa się GB/T 5786 - 2016 Równowartość do ISO 8765: 2022. Oznaczenie „równoważne” oznacza, że śruby wyprodukowane do dowolnego standardu mają być wymienne w formie, dopasowaniu i funkcji, spełniające podobne wymagania dotyczące właściwości wymiarowej i mechanicznej.
-
En ISO 8765: 2022 (Europejska): GB/T 5786 jest również wymieniony jako Równowartość do en ISO 8765: 2022. Ten europejski standard jest zharmonizowany z wersją ISO, wzmacniając globalną zamienność.
-
Din en iso 8676: 2011 (niemiecki/europejski): Rozważa się GB/T 5786 Równowartość do Din en ISO 8676: 2011. Standardy DIN ENSO są również standardami europejskimi zharmonizowanymi z ISO, co dodatkowo potwierdza szeroką kompatybilność techniczną.
-
JIS B 1181-2014 (Japoński): GB/T 5786 jest wymieniony jako Odniesienie do Jis B 1181-2014. Oznaczenie „odniesienia” oznacza podobieństwo, ale niekoniecznie bezpośrednie zamienność bez starannej weryfikacji określonych wymiarów, tolerancji, ocen materialnych lub metod testowania, ponieważ mogą istnieć różnice.
-
ANSI/ASME (USA): W szczególności standardy ANSI/ASME są nie wymienione jako równoważne lub odniesienia. Jest to powszechne, ponieważ standardy amerykańskie często określają łączniki serii calowych, a nawet w przypadku elementów łączników metrycznych, określone wymiary, specyfikacje gwintowania (np. Nieznodobowe wątek vs. drobny ton metryki) lub materialne systemy oceny (SAE/ASTM vs. klasy ISO/EN) klas nieruchomości) mogą się znacznie różnić, ponieważ bezpośrednio podstawowe uzupełnienie inżynierii.
Dlaczego równoważność ma znaczenie dla pozyskiwania i wymiany motoryzacyjnej:
W branży motoryzacyjnej, w której globalne platformy i różnorodne łańcuchy dostaw są powszechne, wysoki stopień równoważności dla GB/T 5786 oferuje znaczące korzyści dla pozyskiwania i zamienności:
-
Bezproblemowe podstawienie: Status „równoważny” do ISO 8765, ENSO 8765 i DIN EN ISO 8676 oznacza, że śruby GB/T 5786 mogą technicznie zastąpić śruby wykonane zgodnie z tymi głównymi międzynarodowymi standardami w większości aplikacji motoryzacyjnych. Wynika to z faktu, że ich krytyczne cechy techniczne (skok nici, pełna konstrukcja gwintu, prawdopodobnie odpowiadające właściwości mechaniczne dla danej klasy siły i kluczowe wymiary) są zharmonizowane.
-
Ulepszona elastyczność łańcucha dostaw: Producenci motoryzacyjni i ich dostawcy warstw mogą pozyskiwać te krytyczne śruby na wysokości z szerszej puli producentów na całym świecie, którzy przestrzegają dowolnego z tych równoważnych standardów, poprawiając odporność łańcucha dostaw i zmniejszając poleganie na pojedynczych regionach lub dostawcach.
-
Zoptymalizowane koszty i dostępność: Dostęp do szerszej bazy dostaw, szczególnie z konkurencyjnych regionów produkcyjnych, może prowadzić do lepszych cen i poprawy czasów realizacji.
-
Konsekwentna wydajność: Wykorzystanie śrub wyprodukowanych do równoważnych standardów zapewnia spójną formę, dopasowanie i funkcję w zespołach motoryzacyjnych, utrzymując wymaganą odporność wibracyjną i dokładność obciążenia wstępnego.
Konkretne aplikacje motoryzacyjne:
GB/T 5786 Hexagon Head Pełna gwint śrubowe śruby są kluczowe w aplikacjach motoryzacyjnych, gdzie:
-
Obszary podatne na wibracje: Takie jak komponenty silnika, połączenia skrzyni biegów, mechanizmy kierownicy lub mocowania układu wydechowego, w których drobne gwinty są odporne na rozluźnienie.
-
Precyzyjna kontrola wstępnego obciążenia: Wymagane do wrażliwych elementów elektronicznych montażu lub niektórych połączeń strukturalnych, w których niezbędna jest specyficzna siła zacisków.
-
Korekty lub wiele komponentów: Pełna konstrukcja gwintu jest przydatna, gdy komponenty muszą być regulowane wzdłuż długości śruby lub gdy używane jest wiele podkładek/podkładek.
-
Ograniczone długości przyczepności: Pełny wątek pozwala na zaangażowanie nawet przy minimalnej grubości materiału.
Rozważania dotyczące wymiany:
Podczas gdy GB/T 5786 jest równoważne ISO 8765, EN ISO 8765 i Din en ISO 8676, zawsze:
-
Potwierdź właściwości mechaniczne: Upewnij się, że klasa nieruchomości (np. 8.8, 10.9) śruby GB/T odpowiada wymaganej wytrzymałości dla zastosowania, odpowiadającym zastąpieniu standardu międzynarodowego.
-
Sprawdź określone wymiary: Dwukrotnie sprawdź krytyczne wymiary w stosunku do rysunków inżynierskich lub oryginalny standard, szczególnie w przypadku zastosowań krytycznych lub ściśle dopasowanych.
-
Rozważ wykończenie powierzchni: Upewnij się, że wykończenie powierzchni zapewnia odpowiednią odporność na korozję dla środowiska motoryzacyjnego.
-
Inżynieria konsultacyjna: W przypadku standardów lub podstawowych zastosowań lub substytucji dotyczących „referencyjnych” (takich jak JIS) lub różnych standardowych rodzin (takich jak próba zastąpienia serii ANSI/ASME), zawsze konsultuj się z wykwalifikowanymi inżynierami motoryzacyjnymi i przeprowadzaj niezbędne testy.
