Wgląd w mocowanie samochodowe: Zrozumienie śrub kołnierza sześciokątnego GB 5787 (klasa produktu B) i globalne odpowiedniki-Zhejiang Zhongrui Auto Parts Co., Ltd.

W projektowaniu i produkcji motoryzacyjnej wybór elementów łącznikowych zdolnych do wytrzymania wymagających warunków jest najważniejsze. Śruby kołnierza sześciokątnego, szczególnie te określone dla wyższej precyzji (klasa produktu B), mają kluczowe znaczenie dla niezawodnych połączeń w krytycznych konstrukcjach pojazdów. Krajowy standard Chin GB 5787 - 1986 Definiuje taki element mocowy: śruba kołnierza sześciokątnego - klasa produktu B. W przypadku specjalistów motoryzacyjnych pozyskiwania globalnie, zrozumienie jego technicznych stosunków z międzynarodowymi standardami, takimi jak ISO i DIN, jest niezbędne do pewnego siebie zamówienia i potencjalnego podstawienia.

Co to jest śruba GB 5787?

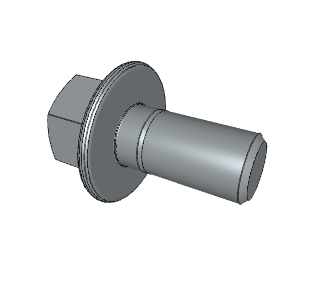

GB 5787 - 1986 Określa śruby kołnierza sześciokątne wyprodukowane na wyższym poziomie precyzji wymiarowej (klasa produktu B). Kluczowe cechy, które sprawiają, że ten typ śruby jest cenny w motoryzacyjnej, obejmuje:

Zintegrowany kołnierz: Ta szeroka, okrągła lub sześciokątna podstawa służy jako wbudowana pralka, rozkładając obciążenie zaciskające na większej powierzchni łożyska. Zmniejsza to obciążenie przymocowanego materiału, szczególnie ważne przy łączeniu komponentów wykonanych z miękkich materiałów lub tych z dużymi otworami.

Hexagon Head: Umożliwia bezpieczne chwytanie i zaostrzenie za pomocą standardowych narzędzi.

Klasa produktu B: Wskazuje ściślejsze tolerancje wymiarów w porównaniu do klasy C. Ta precyzja jest często wymagana dla bardziej krytycznych połączeń strukturalnych, w których konieczne jest dokładne dopasowanie.

Prawdopodobne rozmiary metryczne: Jako chiński standard krajowy śruby GB 5787 są zwykle wytwarzane o wymiarach metrycznych.

Te funkcje stanowią śruby GB 5787 jako niezawodną opcję solidnego i dokładnego mocowania w zespołach motoryzacyjnych.

Zrozumienie międzynarodowych standardów: GB 5787 vs. ISO i DIN

Poruszanie się po międzynarodowych standardach jest kluczem do globalnego pozyskiwania motoryzacyjnego. Na podstawie analizy między standardami relacje dla GB 5787 - 1986 są następujące:

ISO 4162: 2012 (międzynarodowy): Rozważa się GB 5787 - 1986 Równowartość do ISO 4162: 2012. Jest to kluczowy link techniczny. „Równoważne” oznaczenie oznacza, że śruby wyprodukowane zgodnie z tymi dwoma standardami mają tę samą podstawową formę, dopasowanie i funkcję. Ich podstawowe cechy wymiarowe, właściwości mechaniczne (zakładając tę samą klasę nieruchomości, taką jak 8.8, 10.9 itd.,, Co jest powszechną praktyką), a zamierzone aplikacje są wyrównane, co czyni je technicznie wymiennymi w większości scenariuszy.

DIN 6921: 2013 (niemiecki): GB 5787 - 1986 jest wymieniony jako Odniesienie do DIN 6921: 2013. Status „odniesienia” implikuje związek lub podobieństwo, ale zazwyczaj wskazuje, że określone wymiary, wymagania materialne, metody testowania lub inne niuanse techniczne mogą się różnić. Podczas gdy DIN 6921 jest również szeroko stosowanym standardem dla śrub kołnierza sześciokątnego, szczególnie w europejskim motoryzacji, bezpośrednie zamienność z GB 5787 lub ISO 4162 nie należy zakładać bez dokładnej weryfikacji konkretnych specyfikacji technicznych wymaganych do zastosowania.

Na podstawie dostarczonych danych relacje z innymi głównymi międzynarodowymi standardami, takimi jak ANSI, ASME, AS, BS, EN i JIS dla tego konkretnego standardu GB 5787 nie są wskazane jako bezpośrednie odpowiedniki lub odniesienia w tym kontekście.

Dlaczego równoważność ma znaczenie dla pozyskiwania i wymiany motoryzacyjnej:

Dla przemysłu motoryzacyjnego optymalizacja łańcucha dostaw i zapewnienie dostępności części jest kluczowe. Równoważność GB 5787 z ISO 4162 zapewnia znaczące zalety:

Ulepszona elastyczność pozyskiwania: Producenci samochodów i ich dostawcy mogą pewnie pozyskiwać śruby kołnierzowe sześciokątne od producentów przylegających do GB 5787 lub ISO 4162. To rozszerza pulę potencjalnych dostawców na całym świecie, szczególnie z głównych regionów produkcyjnych, takich jak Chiny, w których występują standardy GB.

Ulepszona odporność łańcucha dostaw: Dostęp do dostawców wytwarzających równoważne standardy zwiększa zdolność do ograniczania ryzyka związanego z regionalnymi zakłóceniami podaży lub ograniczeniami pojemności.

Potencjał optymalizacji kosztów i czasu realizacji: Szersze opcje dostawców mogą prowadzić do bardziej konkurencyjnych cen i potencjalnie krótszych czasów realizacji.

Techniczne uzasadnienie wymiany: Status „równoważny” stanowi podstawę techniczną stosowania śruby GB 5787 jako bezpośredniej wymiany śruby ISO 4162 (i odwrotnie) w większości aplikacji motoryzacyjnych, pod warunkiem, że klasa właściwości materialnej (np. 8.8, 10.9) i wykończenie powierzchniowe również spełniają wymagania aplikacji. Upraszcza to walidację inżynieryjną dla substytucji.

Prowadzenie aplikacji DIN: Podczas gdy GB 5787 jest tylko „odniesieniem” do DIN 6921, zrozumienie tej relacji pomaga specjalistom ds. Zamówień zidentyfikowania potencjalnie podobnych produktów i wywołuje niezbędną techniczną należytą staranność do sprawdzenia, czy śruba GB 5787 Bolt Móc być dostosowane lub użyte jako alternatywa w aplikacji pierwotnie określonej dla DIN 6921.

Konkretne aplikacje motoryzacyjne:

Śruby kołnierza sześciokątnego (klasa produktu B), w tym te zgodne z GB 5787 i jego równoważne ISO 4162, są niezbędne w zespołach motoryzacyjnych wymagających solidnych i precyzyjnych połączeń, takich jak:

Połączenia podwozia i ramki: Zabezpieczenie elementów strukturalnych, w których rozkład obciążenia i precyzyjne dopasowanie są ważne.

Punkty montażu zawieszenia: Załączanie komponentów, takich jak ramiona kontrolne, łącza lub wsporniki do korpusu pojazdu lub ramy podbrzeżne, często wymagające precyzji klasy B.

Montaż układu napędowego: Zabezpieczenie mocowania silnika lub skrzyni biegów, w których wibracje i rozkład obciążenia mają kluczowe znaczenie.

Zespoły osi: Elementy mocujące na osi lub różnicy.

Komponenty sterujące: Połączenia wymagające bezpiecznego zacisku, a czasem precyzyjne wyrównanie.

Rozważania zastępcze:

Podczas gdy równoważność między GB 5787 i ISO 4162 jest silna i często można je używać zamiennie w aplikacjach motoryzacyjnych, odpowiedzialne zastąpienie wymaga potwierdzenia:

Materialna klasa nieruchomości: Upewnij się, że stopień siły śruby (np. 8.8, 10.9, 12.9) spełnia lub przekracza oryginalną specyfikację.

Wykończenie powierzchni: Potwierdź, że właściwości odporności na korozję są odpowiednie dla środowiska aplikacji.

Konkretne wymagania dotyczące aplikacji: W przypadku komponentów krytycznych bezpieczeństwa zawsze postępuj zgodnie z wyraźnymi wskazówkami producenta pojazdu na temat części i procedur zastępczych.

Weryfikacja do standardów referencyjnych: W przypadku aplikacji pierwotnie zaprojektowanych dla standardów, w których GB 5787 jest tylko „odniesieniem” (jak DIN 6921), konieczne są dokładne przegląd techniczny i testy, aby potwierdzić przydatność.
